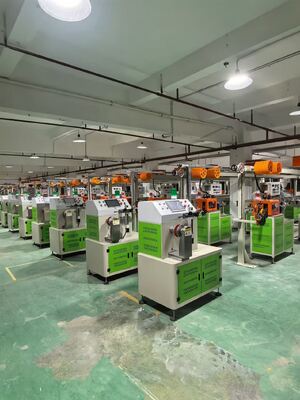

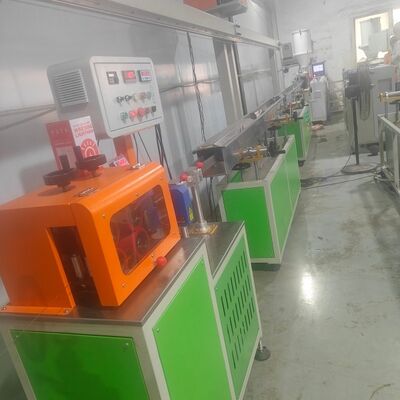

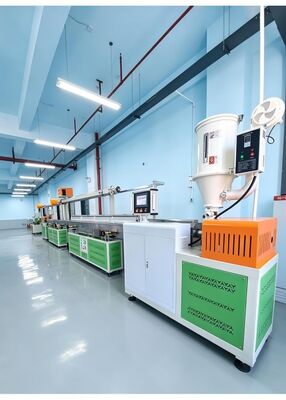

PFES3D-45 3D-printfilament-verbruiksartikelen, enkelkleurige extrusiemachine, extruderproductielijn

             PFES3D-45 3D-print filament verbruiksartikelen machine voor het extruderen van één kleur, productielijn voor extruders

     3D printer filament extrusiemachine is geschikt voor het maken van ABS, PLA, PC, PA, PET, PETG, PEI, PVA, PEEK en ander 3D-materiaal met de kenmerken van stabiele tolerantie en nette wikkeling. Deze filamentextruder is economisch voor massaproductie
      Toepassingsgebieden: 3D-printen is de nieuwste printtechnologie. Met de groeiende vraag naar 3D-printers hebben 3D-printfilamenten een groot marktpotentieel en worden ze voornamelijk gebruikt in 3D-printers. Wij produceren voornamelijk 3D-printfilamenten zoals ABS, PLA, PETG en TPU, met diameters variërend van 1,75 tot 3,0 mm. De diameter-tolerantie kan worden gecontroleerd binnen ±0,03 mm, en de extrusiesnelheid varieert van 30 tot 180 meter per minuut, wat zorgt voor een nette filamentligging.
Belangrijkste technische parameters: 2.1 Schroefdiameter: Ø45 mm 2.2 Lengte-diameterverhouding (L/D): 28:1 2.3 Schroefsnelheid: 0–100 tpm (automatische snelheidsregeling met variabele frequentie) 2.4 Extrusiecapaciteit: 25–30 kg/u 2.5 Productielijnsnelheid: 30–180 m/min (met nette strenguitlijning) 2.6 Centerhoogte: 1,1 meter (verstelbaar omhoog, omlaag, links en rechts) 2.7 Afmetingen productielijn: Lengte 15 m × Breedte 2,5 m × Hoogte 2,5 m 2.8 Driefasenspanning: 380 V, 3-fase, 50 Hz 2.9 Totaal vermogen: 50 kW; werkelijk gemiddeld stroomverbruik: 20 kWh/uur
Vereisten werkplaats: 3.1 Afmetingen werkplaats (L × B × H): 25 m × 5 m × 3,5 m (aanbevolen vloeroppervlak van 300 vierkante meter of meer; vloer moet vlak zijn) 3.2 Temperatuur ≤ 50 °C, luchtvochtigheid ≤ 95 procent 3.3 Voeding: driefasensysteem met vijf draden (d.w.z. drie fasedraden, één nulleider en één aarddraad), 380 V, 50 Hz 3.4 De werkplaats moet zijn uitgerust met een koelwatertank van 2 kubieke meter, een luchtcompressor, tandwielolie en een 5-aderige kabel



PFES3D-45 enkelschroefs extruder:
Verwarmingsvermogen: 10 kW;
Ventilatorvermogen: 0,5 kW;
Motorvermogen: 11 kW;
Drogende hopper: 6,75 kW;
Extrusiedie: 2 kW;
Temperatuurgecontroleerde watertank: 12,5 kW;
Koelwatertank: 0,9 kW;
Heteluchtblazer: 0,75 kW;
Tandemrubber afvoereenheid: 1,5 kW;
Bidirectioneel laserdiameter meetinstrument - Draadopslagrek: 0,4 kW;
Enkelstation servo-wikkelaar: 2 kW;
Totaal geïnstalleerd vermogen van de apparatuur: ongeveer 50 kW;
Stroomverbruik tijdens normale productie: ongeveer 10–15 kW

Specificatieblad apparatuur

I. Roestvrijstalen droger 50 kg: 1 eenheid
1. Capaciteit: 50 kg
2. Verwarmingsvermogen: 6 kW
3. Ventilatorvermogen: 0,75 kW
4. Gewicht: 90 kg
5. Voorzien van een uniek gebogen heteluchtkanaalontwerp om te voorkomen dat poederresten zich ophopen aan
de basis van het verwarmingselement, wat verbranding kan veroorzaken.
6. De trommel en interne componenten zijn allemaal gemaakt van roestvrij staal.
7. De trommel is afneembaar van de basis, wat eenvoudige reiniging en snelle materiaalwissels vergemakkelijkt.
8. Uitgerust met een proportionele afwijkingsindicerende temperatuurregelaar voor nauwkeurige temperatuurregeling.
Een dubbel oververhittingsbeveiligingssysteem vermindert het risico op ongevallen
veroorzaakt door menselijke fouten of mechanische storingen.

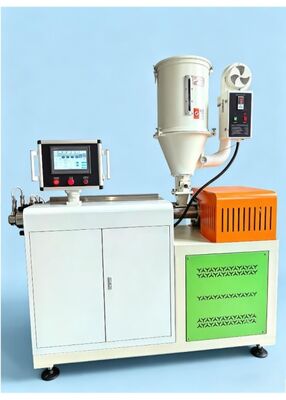

II. PFES3D-45 Monochroom 3D-filament Extruder: Eén
set
1. Schroefdiameter: Ø45mm
2. Lengte-diameterverhouding (L/D): 28:1
3. Schroeftype: Universeel voor PLA, PEDG, ABS en TPU
4. De schroef en cilinder zijn vervaardigd uit hoogwaardig 38CrMoAlA genitreerd
staal en hebben een nitreerproces ondergaan. Genitreerde hardheid: schroef ≥
740 HV; cilinder ≥ 940 HV. Nitreerdiepte: schroef
0,4–0,6 mm, cilinder: 0,6–0,7 mm; brosheid is
Graad 2 in beide gevallen.
5. De behuizing is gemaakt van gelegeerd gietstaal; de contactvlakken tussen de bovenste en onderste behuizingen zijn
precisiegeslepen. De tandwielen zijn gemaakt van 40Cr en hebben normalisatie,
ontlaten en harden ondergaan, gevolgd door tandwielvlak slijpen,
resulterend in een oppervlakteruwheid van Ra 0,8. Ze bieden schokabsorptie,
slijtvastheid en lage geluidsniveaus.
6. Tandwielkast: Tandwielkast (Bruker)
7. Motorvermogen: 11 kW motor
8. Besturingsmethode: Variabele frequentiebesturing (Haipumonte)
9. Temperatuurregelzones: 1,8 kW × 6 zones
10. Koelzones: 120 W × 4 zones
11. Verwarmingsringen: Roestvrijstalen verwarmingsringen
12. Solid-state relais: Yangming
13. PLC: Xinjie – 1 set
14. Temperatuurregelmodule: Xinjie – 1 set
15. Aluminiumlegering cantilever bedieningskast: 1 eenheid

III. Precisie S136 extrusiematrij: één set

1. Matrijs materiaal: S136, spiegelafwerking

2. Korte runner zonder dode hoeken; de eindproducten hebben een glad oppervlak

zonder defecten zoals zwarte vlekken, en nauwkeurige dimensionale nauwkeurigheid

3. Voorzien van 2,5 × 3,0 matrijskoppen: één set per stuk

4. Matrijskoppen kunnen worden aangepast aan de eisen van de klant



IIII. 304 roestvrijstalen warmwatertank: 1 set

1. Lengte: 4 m

2. Lengte warmwatertank: 2 m

3. Lengte warmwatertank: 2 m

4. Tankmateriaal: 304 roestvrij staal, dikte: 1,5 mm

5. Tankonderstel: 1 eenheid (poedergecoat)

6. Materiaal: Q235 staal (gelast)

7. 304 warmwatercirculatiesysteem: 2 sets

8. Roestvrijstalen waterpompaandrijving: 120 W × 2 eenheden (Nieuwe Territoria)

9. Verwarmingseenheid: 1 set

10. Verwarmingsvermogen: 12 kW

11. Zwenkwielen met remmen: 4

12. Analoge wijzerplaat-type temperatuurmeters: 2

13. Voorzien van keramische kabeldoorvoeren



V. 304 roestvrijstalen koeltank: één set

1. Tanklengte: 4 m

2. Tankmateriaal: 304 roestvrij staal, dikte: 1,5 mm

3. Tankonderstel: 1 eenheid (poedergecoat)

4. Materiaal: Q235 staal (gelast)

5. 304 koudwatercirculatiesysteem: 1 set

6. Pompaandrijving: 120 W × 1 eenheid (Nieuwe Wereld)

7. Twee-traps waterblazer: 1 eenheid (luchtcompressor te leveren door de klant)

8. Voorzien van keramische kabeldoorvoeren



VI. Diameter meter: 1 set

1. Merk: Raist

2. Real-time online monitorsysteem

3. Meetnauwkeurigheid: 0,001 mm

Meetbereik: 0,200 mm–10,00 mm


VII. Tandem rubber afvoereenheid + heteluchtblazer: één set

1. Afvoermethode: tandem afvoer

2. Materiaal afvoerrol: geïmporteerd rubber

3. Verstelmethode: verticale verstelling via 304 roestvrijstalen spindel

4. Aandrijfmethode: synchrone riemaandrijving

5. Tractievermogen: 1,5 kW servomotor

6. Snelheidsregeling: PLC-besturing

7. Tractiesnelheid: 0–300 m/min

8. 0,75 kW hogedruk blazer droogunit


VIII. 8 meter horizontale spanningsdraad opslagrek met meter teller: één

set

1. Lengte rek: 8 m

2. Hoogte: 1,97 m

3. Draadopslagspoelen: ABS draadopslagspoelen, 11 + 12 stuks

4. Lengte draadopslag: 150 m

5. 400 kW tandwielmotor

6. 2,5 kg dubbelassige magneetpoeder


Zeer nauwkeurige meter teller

VIIII. Enkelstation servo-wikkelaar: 1 set

1. Wikkelspoelstopper: 1 set

2. Positioneringsstappenmotor: 1 set

3. Positioneringsbesturingsmethode: Leisi stappenmotorbesturing

4. Spil servomotor 1,5 kW: 1 set

5. Spilbesturingsmethode: servo-besturing

6. Pneumatische spoelwissel functie, geschikt voor spoelloos wikkelen

7. Automatisch alarm en uitschakeling bij bereiken van ingestelde lengte, met extra draadbreuk uitschakeling

8. Stabiele draadligging met uitstekende stabiliteit

9. Compatibel met materiaalspoelen van 1–5 kg


Uitgerust met een opslagfunctie voor specificaties van materiaalspoelen

Vacuümverpakkingsmachine 400G

VV. Kleurenmixer 50 kg

VVI. 100 kg droogmachine + materiaal toevoerder: 1 eenheid






Onze fabriek produceert voornamelijk twee soorten nabewerkingsproducten:

1: Nabewerkingsapparatuur voor boeken: dubbele lus draadvormmachine, dubbele lus draadbindmachine, semi-automatische ponsmachine, automatische ponsmachine, dubbele lus draadbind- en papierpons machine, enkele lus vormende spiraal- en bindmachine, plastic spiraalkoord vormmachine, plastic spiraalkoord bindmachine, kalenderhanger vormmachine, boeknaaimachine, boekvouwmachine.
Mylar Tab Lamineermachine, Lijm Perfect Binding Machine, Zadelsteekmachine, Papiervel Tellers, Kalender Metalen Rand Vormmachine, Automatische Kalender Metalen Rand Bindmachine,3D printer filament extrusie machine

2: Bindmateriaal: plastic spiraalkoord, dubbele lus draad, nylon gecoate draad, Metalen Spiraalkoord. PVC filament, PVC Bindcover, Kalenderhanger Plastic Bindkam, Plastic Bind Slider

Plastic Bindpers, Binddraad, 3D Print Filament
Onze bedrijfsvoordelen: wij kunnen allerlei complete bindingssystemen leveren na het printen:

1: kies eerst binding met dubbele lus draad, onze fabriek produceert dubbele lus draadvormmachine en produceert ook

dubbele lus draad, nadat u de dubbele draadbindmachine van ons hebt gekocht, als u ook dubbele lus draad van ons koopt. de dubbele lus draad kan soepel worden gebonden door onze dubbele draadbindmachine, ze kunnen zeer succesvol werken en samenwerken.

2: kies vervolgens binding met metalen enkele spiraalkoord, het is gemakkelijker, we hebben één machine die metalen enkele spiraalkoord vormt

en tegelijkertijd notebooks bindt

3: kies ten derde binding met plastic spiraalkoord, ook erg ok, we kunnen plastic spiraalkoord vormmachine en ook plastic spiraalkoord bindmachine produceren.


Wat betreft onze service: Nadat u een machine van ons hebt gekocht, als de machine een probleem heeft, kunnen we u helpen het op te lossen. Ten eerste na

het kopen van de machine sturen we een instructieboek om u te vertellen hoe u de machine moet repareren en bedienen. Als u een klein

probleem met de machine heeft, vertel het ons, we maken een video om u te laten zien hoe u het moet oplossen, als het een groot probleem is dat u niet kunt oplossen, sturen we een meester naar uw

bedrijf om u te helpen het op te lossen. Hartelijk welkom om contact met ons op te nemen @ Whats app/We chat: 008613712492952, E-mail: robert@nanbobinding.com
