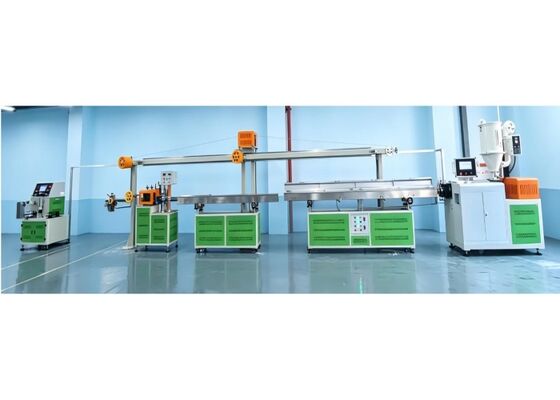

PFES3D-45 ABS/PLA 3D Printing Filament Materials Single Color Extruding Machine Productielijn

PFES3D-45 ABS/PLA 3D Printing Filament Materials Single Color Extruding Machine Productielijn

Toepassingsgebieden: 3D-printing is de nieuwste printtechnologie. Met de groeiende vraag naar 3D-printers hebben 3D-printerfilamenten een groot marktpotentieel en worden ze vooral gebruikt in 3D-printers.We produceren voornamelijk 3D-printerfilamenten zoals ABS., PLA, PETG en TPU, met diameters van 1,75 tot 3,0 mm. De diametertolerantie kan binnen ±0,03 mm worden gecontroleerd en de extrusiesnelheid varieert van 30 tot 180 meter per minuut,het garanderen van een nette filamentoplegging.
Belangrijkste technische parameters: 2.1 Schroefdiameter: Ø45 mm 2.2 Lengte-diameterverhouding (L/D): 28:1 2.3 Schroeftoerental: 0~100 t/min (automatische wisselfrequentieregeling) 2.4 Extrusie-uitgang:25-30 kg/uur 2.5 Productielijnsnelheid: 30~180 m/min (met een nette strooklijning) 2.6 Centrumhoogte: 1,1 meter (verstelbaar naar boven, naar beneden, links en rechts) 2.7 Productielijn afmetingen: Lengte 15 m × Breedte 2.5 m × hoogte 2.5 m 2.8 Driefasige spanning: 380 V, driefasige, 50 Hz 2.9 Totaal vermogen: 50 kW; feitelijk gemiddelde energieverbruik: 20 kWh/uur
Werkplaatsvereisten: 3.1 Werkplaats afmetingen (L × W × H): 25 m × 5 m × 3,5 m (aanbevolen vloeroppervlakte van 300 vierkante meter of meer; vloer moet vlak zijn) 3.2 Temperatuur ≤ 50 °C,luchtvochtigheid ≤ 95% 3.3 Stroomvoorziening: driefasig systeem met vijf draden (d.w.z. drie elektrische draden, één neutrale draad en één aardingsdraad), 380 V, 50 Hz 3.4 De werkplaats moet zijn uitgerust met een koelwatertank van 2 kubieke meter,een luchtcompressor, tandwielolie en een 5-kernkabel



met een vermogen van meer dan 50 W
Verwarmingsvermogen: 10 kW;
Vermogen van de ventilator: 0,5 kW;
Motorvermogen: 11 kW;
drooghoop: 6,75 kW;
Extrusiemat: 2 kW;
Temperatuurgestuurd waterreservoir: 12,5 kW;
koelwatertank: 0,9 kW;
Warmluchtblazer: 0,75 kW;
twee rollen van rubber: 1,5 kW;
Bi-directionele meting van de laserdiameter - draadopslag: 0,4 kW;
Servowindel met één station: 2 kW;
Het totale geïnstalleerde vermogen van de apparatuur: ongeveer 50 kW;
Elektriciteitsverbruik tijdens de normale productie: ongeveer 1015 kW

Specificatie van de apparatuur

I.Rustvrij staal 50 kg droger: 1 eenheid
1- Capaciteit: 50 kg
2Verwarmingsvermogen: 6 kW
3- Fanvermogen: 0,75 kW
4Gewicht: 90 kg
5Het heeft een uniek gebogen warmluchtkanaalontwerp om te voorkomen dat zich poederresten ophopen bij
de basis van het verwarmingselement, wat verbranding kan veroorzaken.
6De trommel en de interne onderdelen zijn allemaal van roestvrij staal.
7De trommel is los te maken van de basis, waardoor de reiniging gemakkelijk is en de materialen snel kunnen worden vervangen.
8. Uitgerust met een proportioneel afwijkingsindicator voor precieze temperatuurregeling.
Een dubbel oververhittingssysteem vermindert het risico op ongevallen
veroorzaakt door menselijke fout of mechanische storing.

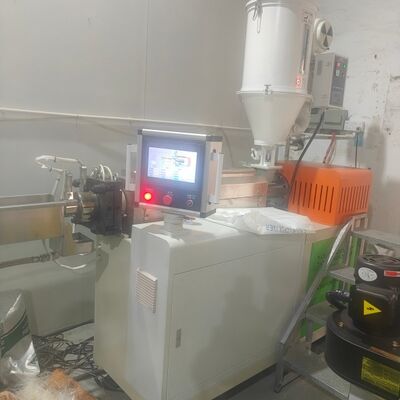

II.PFES3D-45 Monochrome 3D-filamentextruder: één
verzamelen
1Schroefdiameter: Ø45 mm
2- lengte-diameterverhouding (L/D): 28:1
3Schroeftype: universeel voor PLA, PEDG, ABS en TPU
4De schroef en het vat zijn vervaardigd van hoogwaardige 38CrMoAlA-nitride.
Nitride hardheid: schroef ≥
740 HV; loop ≥ 940 HV. Nitrideringsdiepte: schroef
0.4·0.6 mm, loop: 0.6·0.7 mm; breekbaarheid is
Graad 2 in beide gevallen.
5De behuizing is gemaakt van gelegeerd gietijzer; de contactoppervlakken tussen de bovenste en onderste behuizing zijn
De tandwielen zijn gemaakt van 40Cr en zijn genormaliseerd.
tempering en blussen, gevolgd door slijpen van de tandwiel,
resulteert in een oppervlakte ruwheid van Ra 0.8Ze bieden schokdemper.
slijtvastheid en een laag geluidsniveau.
6Versnellingsbak: versnellingsbak (Bruker)
7Motorvermogen: 11 kW motor
8Beheermethode: variabele frequentieregeling (Haipumonte)
9Temperatuurbeheerszones: 1,8 kW × 6 zones
10Koelzones: 120 W × 4 zones
11Verwarmingsringen: verwarmingsringen van roestvrij staal
12Vaste staat relais: Yangming
13- PLC: Xinjie 1 set
14. Temperatuurcontrolemodule: Xinjie 1 set
15- Aluminiumix-controleband: 1 eenheid

III.Precision S136 extrusievorm: één set

1. Vormmateriaal: S136, spiegelvormig

2. Korte loop zonder dode hoeken; de eindproducten hebben een glad oppervlak

met een vermogen van meer dan 50 W,

3. uitgerust met 2,5 × 3,0 matrijskoppen: elk een set

4. Die koppen kunnen worden aangepast aan de behoeften van de klant



IIII.304 warmwatertank van roestvrij staal: 1 set

1Lange: 4 m

2. Warmtwatertanklengte: 2 m

3- Warmwatertanklengte: 2 m

4- Tankmateriaal: 304 roestvrij staal, dikte: 1,5 mm

5. Onderstel van de tank: 1 eenheid (poederbedekt)

6Materiaal: Q235 staal (gesweisd)

7. 304 warmwatercirculatiesysteem: 2 sets

8- Waterpompvermogen van roestvrij staal: 120 W × 2 eenheden (Nieuwe Territoria)

9Verwarmingseenheid: 1 set

10Verwarmingsvermogen: 12 kW

11- Rollers met remmen: 4

12Analoog temperatuurmeters: 2

13. Uitgerust met keramische kabelgrommets



V.304 koeltank van roestvrij staal: één set

1- Tanklengte: 4 m.

2- Tankmateriaal: 304 roestvrij staal, dikte: 1,5 mm

3. Onderstel van de tank: 1 eenheid (poederbedekt)

4Materiaal: Q235 staal (gesweisd)

5. 304 koelwatercirculatiesysteem: 1 set

6Pompvermogen: 120 W × 1 eenheid (Nieuwe Wereld)

7Tweefasige waterblazer: 1 eenheid (luchtcompressor door de klant te leveren)

8. Uitgerust met keramische kabelgrommets



VI.Diametermeter: 1 set

1Brand: Raist

2. Real-time online bewakingssysteem

3Meetsnelheid: 0,001 mm

Meetbereik: 0,200 mm·10,00 mm


VII.Twin-roll rubber-draai-off-eenheid + warmluchtblazer: één set

1. Afhaalmethode: twee rollen afhaal

2. Materiaal voor het afvoeren van de rol: ingevoerde rubber

3Aanpassingsmethode: verticale aanpassing via 304 roestvrij staal loodschroef

4. Aandrijvingsmethode: synchrone riem aandrijving

5Trekkend vermogen: servomotor van 1,5 kW

6. snelheidsregeling: PLC-regeling

7. Trekkingssnelheid: 0° 300 m/min.

8. 0,75 kW hoogdrukblaasdroger

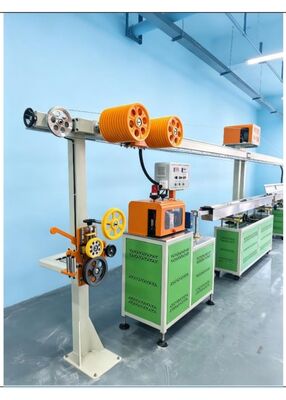

Verpakkingsrek voor horizontale spanningsdraad van VIII.8 meter met meterteller: één

verzamelen

1- Racklengte: 8 m

2Hoogte: 1,97 m

3Draadspullen: ABS-draadspullen, 11 + 12 stuks

4- Draadopslaglengte: 150 m

5. 400 kW versnellingsmotor

6. 2,5 kg magnetisch poeder met twee assen


Hoogprecise meterteller

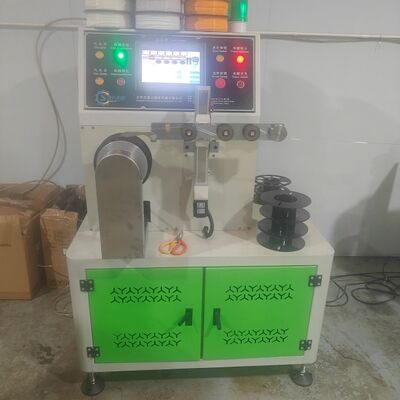

VIIII.Eenstation servo-windel: 1 set

1- Sluiting van de spoel: 1 set

2Positiemotor: 1 set

3- Positioneringsregelmethode: Leisi-stapmotorregeling

4Spindelmotor 1,5 kW: 1 set

5. Spindelbesturingsmethode: servo-besturing

6. Pneumatische rolvervangingsfunctie, met rolloze wikkeling

7Automatisch alarm en uitschakeling bij het bereiken van de ingestelde lengte, met extra uitschakeling bij het breken van de draad

8. Stabiel draad leggen met uitstekende stabiliteit

9. Compatibel met materialen met een gewicht van 1 5 kg


Met een opslagfunctie voor de specificatie van de materialenrol

Vacuümverpakkingsmachine 400G

VV.Kleurmenger 50 kg

VVI.100 kg droogmachine + materiaalvoeder: 1 eenheid
